Estabilizadores

Autor: F. M.

Uno de los circuitos más sencillos para producir luz en una moto o ciclomotor es conectar la salida de una bobina generadora (ubicada dentro del volante magnético)  directamente al foco a través de una llave de luz.

Dicha bobina genera corriente alterna con una frecuencia y voltaje proporcional a las RPM del motor.

Normalmente con un volante magnético de 4 polos, genera dos ciclos por vuelta.

Si aplicamos un foco directamente a la salida de la bobina tendremos dos problemas:

1-     En bajas RPM dispondremos de muy poca potencia y en consecuencia nuestra luz será muy baja (esto se puede notar en los ciclomotores cuando están regulando)

2-     En altas RPM la bobina generará más voltaje del necesario con lo cual se quemará la lámpara.

Al primero de los  problemas no podemos darle solución, puesto que no contamos con la potencia necesaria.

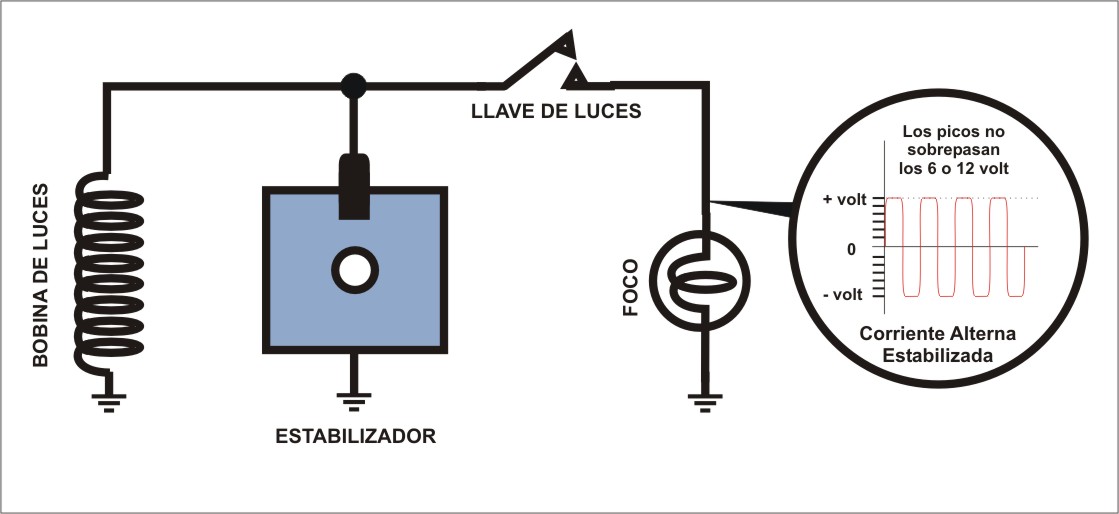

Para el segundo caso, se diseñaron los estabilizadores de tensión cuya función es eliminar los picos positivos y negativos que sobrepasen los 6 o 12 volt según el caso.

Estos equipos no rectifican la corriente, sino que la mantienen alterna estabilizada.

Tienen dos conexiones, una positiva y otra negativa, y se aplican en paralelo con la bobina de luces.

Físicamente pueden contar con uno o más terminales pudiendo tener dos positivos y un negativo, un positivo solo y masa por gabinete u otra combinación, pero siempre se conecta el positivo a la bobina de luces y el negativo a chasis.
